給水方式について

更新日:2024年2月

給水方式について

給水方式には、「直結式給水(直結直圧式給水・直結増圧式給水)」と「貯水槽式給水」があります。
給水量、配水管の口径、給水栓の高さ、給水状況等に応じて決定します。

直結直圧式給水

配水管の圧力で給水栓まで直接給水する方式です。
給水可能な階数は3階までとなります。

○3階建建物直結直圧式給水の主な基準
3階建建物直結直圧式給水の主な基準(共同住宅の場合)
計画1日最大給水量・給水戸数 21m3以下(共用栓を除く)でかつ21戸以下
配水管の口径 φ75mm以上の配水管が布設されている道路と敷地が接していること
分岐管の口径 φ50mm
量水器の口径 φ20mm以上
給水栓の高さ 分岐道路面より8m以下
逆流防止弁の設置 量水器の直近下流側に設置
内部配管 最上部に空気弁を設置したφ50mmの立ち上がり管
量水器の設置 各階に量水器を設置できるパイプシャフト構造(規定の寸法あり)
適用除外及び貯水槽方式が適切な建物 一時に多量の水を使用する建物
常時一定の水供給が必要な建物
断水による影響が大きい建物
毒物、劇物及び薬品等の危険な化学物質を扱う建物

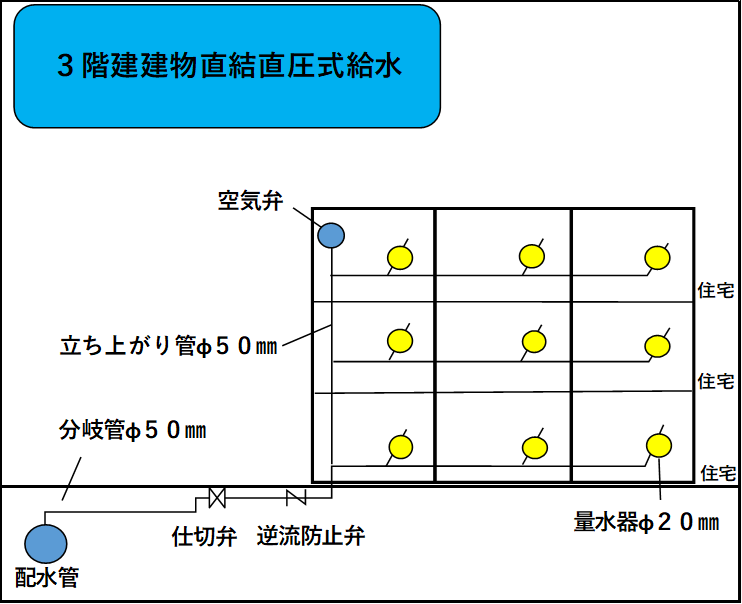

3直給水図

直結増圧式給水

配水管と給水管の間に増圧ポンプを設置し、給水管の圧力を増して給水する方式です。

○直結増圧式給水の主な基準

直結増圧式給水の主な基準(共同住宅の場合)
建物の高さ及び戸数 増圧ポンプの口径がφ75mmの場合(概ね15階程度145戸以下)
増圧ポンプの口径がφ50mmの場合(概ね10階程度50戸以下)
配水管の口径 φ75mm以上φ350mm以下
分岐管の口径 配水管の口径の2ランク以下
量水器の設置 各階に量水器を設置できるパイプシャフト構造(規定の寸法あり)
3階建建物に限り、量水器を地上に設置することが可能
適用除外及び貯水槽方式が適切な建物 一時に多量の水を使用する建物
常時一定の水供給が必要な建物
断水による影響が大きい建物
毒物、劇物及び薬品等の危険な化学物質を扱う建物

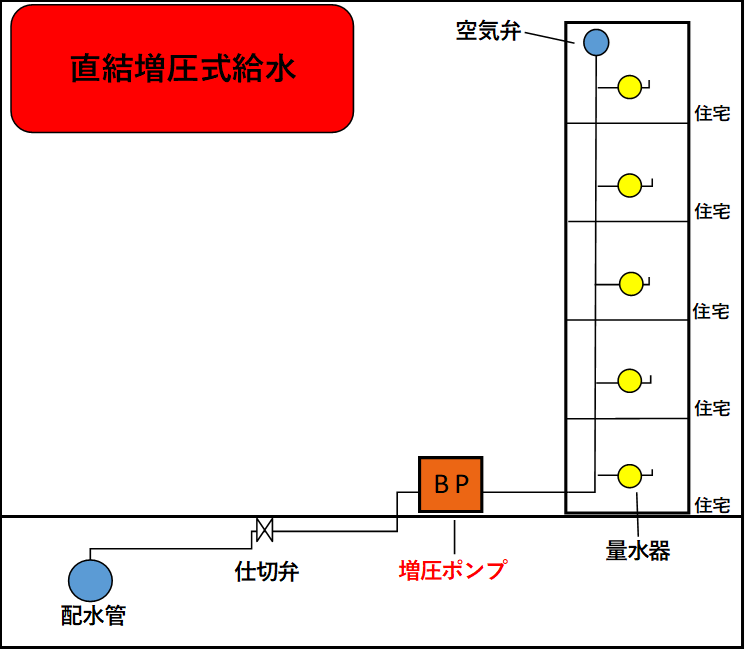

増圧給水図

注1: 増圧ポンプは、公益社団法人日本水道協会規格(JWWA B 130)又はこれと同等以上の性能を有するもの。
注2: 貯水槽式給水から直結式給水に改造する場合、既設給水管の耐圧試験及び水質検査が必要となります。

貯水槽式給水

配水管から受水槽に一旦貯水し、加圧ポンプで給水する方式です。

○貯水槽式給水の主な基準

貯水槽式給水の主な基準
貯水槽式給水の適用 直結式給水(直結直圧式給水・直結増圧式給水)の適用外で、3階以上の建物に給水するとき
有毒薬品を使用する施設で、逆流によって配水管の水を汚染させる恐れがあるとき
(クリーニング店、メッキ工場、印刷工場、金属・機械器具製造業など)
受水槽の設置・構造 独立した構造とし、地中ばり、耐力壁等と併用しないこと
修理及び内部の定期清掃が容易な構造とし、φ500mm以上のマンホール及びタラップを設けること
換気口を設け、20m3以上の受水槽の場合は、内部を2槽に分けること
受水槽全ての面の表面と建築物の他の部分との間に空間があり、6面点検が容易にできるようにすること
量水器の設置 各階に量水器を設置できるパイプシャフト構造(規定の寸法あり)
3階建建物に限り、量水器を地上に設置することが可能

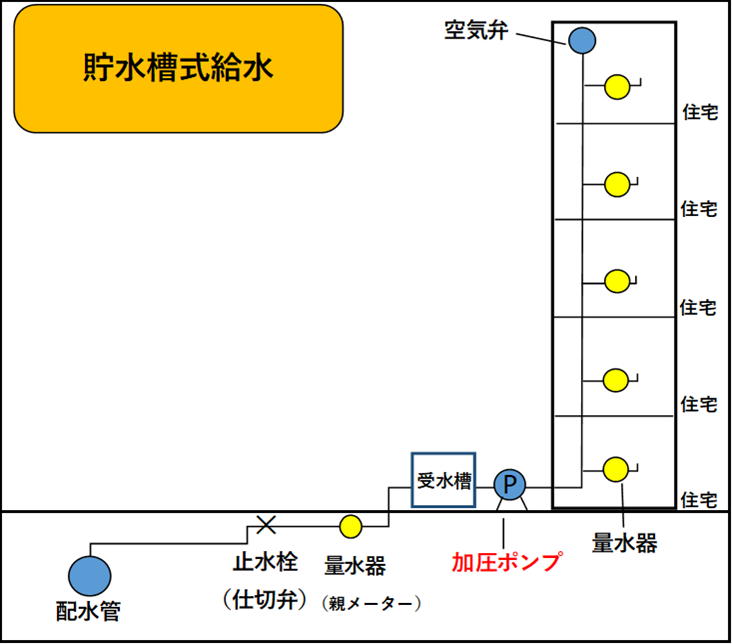

貯水槽給水図

注:建築計画がある場合は、各給水方式の細目について必ず関連ファイルからご確認ください。
